Modelo de Lewis y Electrones de Valencia

Estructura de Lewis

Son representaciones adecuadas y sencillas de iones y compuestos, que facilitan el recuento exacto de electrones y constituyen una base importante, estable y relativa. Esta representación se usa para saber la cantidad de electrones de valencia de un elemento que interactúan con otros o entre su misma especie, formando enlaces ya sea simples, dobles, o triples y después de cada uno de estos se encuentran en cada enlace formado.La estructura de Lewis, también llamada diagrama de punto y raya diagonal, modelo de Lewis, representación de Lewis o fórmula de Lewis, es una representación gráfica que muestra los pares de electrones de enlaces entre los átomos de una molécula y los pares de electrones solitarios que puedan existir.

Estructura de Lewis para valencia:

La estructura de Lewis es muy importante a la hora de describir moléculas, pero por el momento iniciaremos con la descripción en elementos simples.

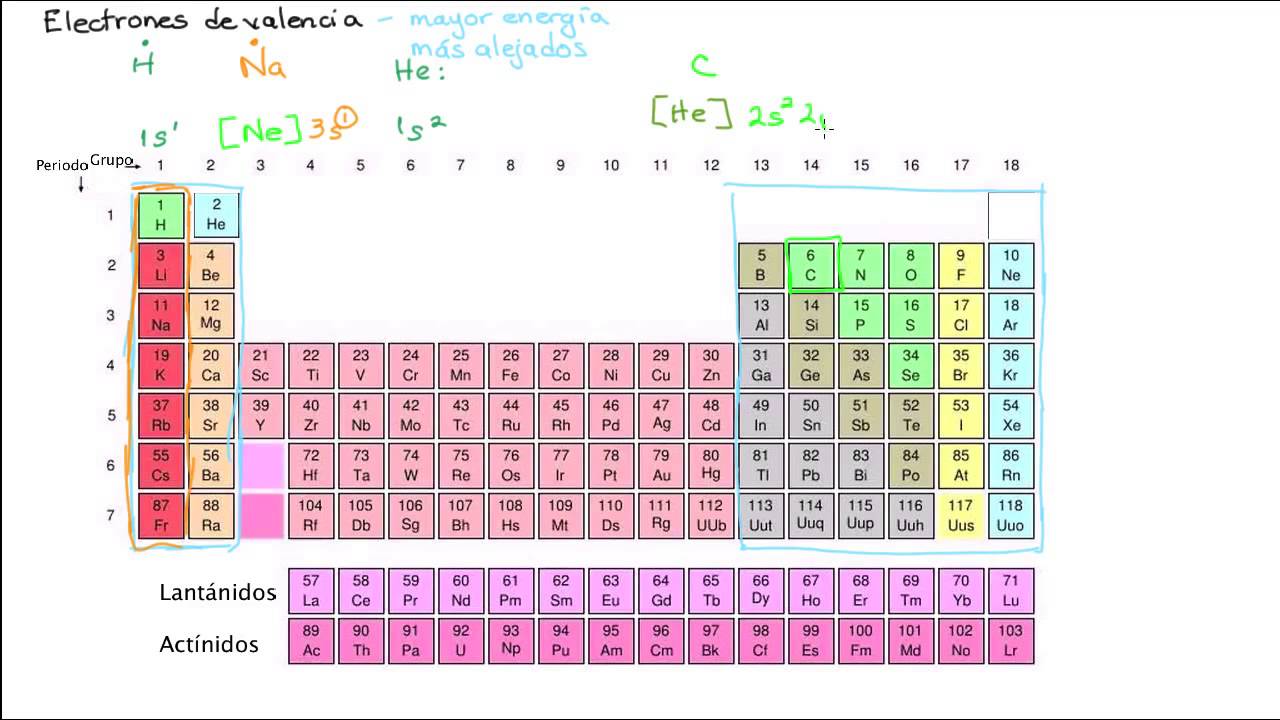

Antes de definirla, primero prestemos atención a esta tabla periódica. Ponga  atención a los elementos de los grupos 1, 2, 13, 14, 15, 16, 17, y 18. Estos se encuentran numerados en uno de los sistemas viejos como IA, IIA, IIA, IVA, VA, VIA, VIIA y VIIIA.

Los numerales romanos representan la cantidad de electrones del último nivel de energía, por lo que las notaciones de Lewis para dichos elementos serán los siguientes.

Es importante señalar que, la notación de Lewis solo se puede sacar directamente de la configuración electrónica para los átomos pertenecientes a los grupos IA, IIA, IIIA, IVA, VA, VIA, VIIA y VIIIA de la tabla periódica. Los elementos pertenecientes a los metales de transición y a las tierras raras no pueden ser explicados mediante este esquema (Chang & Overby, 2011; Chang, 2006; Ebbing & Gammon, 2008; McMurry et al., 2007; Timberlake, 2015).

Para dibujar estructuras de Lewis en los metales de transición o en las tierras raras se debe recurrir al concepto de número de oxidación.

Electrones de Valencia

Estos electrones, conocidos como "electrones de valencia", son los que presentan la facilidad de formar enlaces. Estos enlaces pueden darse de diferente manera, ya sea por intercambio de estos electrones, por compartición de pares entre los átomos en cuestión o por el tipo de interacción que se presenta en el enlace metálico, que consiste en un "traslape" de bandas. Según sea el número de estos electrones, será el número de enlaces que puede formar cada átomo con otro u otros.Los electrones de valencia son los electrones que se encuentran en la capa de mayor nivel de energía del átomo, siendo estos los responsables de la interacción entre átomos de distintas especies o entre los átomos de una misma. Contrario a lo que algún despistado pueda pensar, los electrones de valencia no son electrones nacidos en valencia, sino que se trata de aquellos electrones que se encuentran en los últimos niveles de energía del átomo, es por esto que son los principales responsables del tipo de enlace químico que tendrán los átomos. Digamos que, los electrones de valencia, son aquellos que determinarán qué tipo de enlace se formará, es decir, si serán intercambiados o si serán compartidos entre los átomos involucrados. No solo eso, sino que además, la cantidad de electrones de valencia de un átomo también determina cuántos enlaces químicos puede formar.

En 1916 Gilbert Newton Lewis propuso que el enlace covalente entre átomos se produce por compartición de pares de electrones, mecanismo por el que cada uno individualmente podría alcanzar ocho electrones en su capa más externa.El fundamento de este principio hay que buscarlo en la denominada regla del octeto, consecuencia del desarrollo del modelo de Bohr y del descubrimiento de los gases nobles, sustancias de notable inercia química y ocho electrones en su capa de valencia.Para alcanzar el octeto electrónico los átomos pueden compartir más de un par de electrones (enlace simple), dando lugar a enlaces múltiples. Se denomina orden o multiplicidad de enlace al número de pares de electrones compartidos. Las estructuras de Lewis son representaciones en las que mediante puntos o guiones se indica la distribución de electrones de valencia (enlazados o solitarios) en los átomos de las moléculasTeoría ácido-base de LewisGilbert Newton Lewis químico estadounidense que en 1938 formuló la teoría del enlace covalente donde propuso que no todas las reacciones ácido-base implican transferencia de protones, pero sin embargo forman siempre un enlace covalente dativo.

Propuso la escritura de fórmulas utilizando puntos para resaltar los electrones.

Ácido: Sustancia que puede aceptar un par de electrones de otros grupos de átomos, para formar un enlace covalente dativo.  (H+)

Base: Sustancia que tiene pares de electrones libres, capaces de ser donados para formar enlaces covalentes dativos. (OH-)

El ácido debe tener su octeto de electrones incompleto y la base debe tener algún par de electrones solitarios.  La reacción de un ácido con una base de Lewis da como resultado un compuesto de adición.

Ejemplo: Estructura de Lewis para el ion nitrito

La fórmula del ion de nitrito es NO2-

• Pasó uno: Escoger el átomo central. Existe sólo un átomo de nitrógeno, y es el átomo con menos electronegatividad, por lo que éste se convertirá en nuestro átomo central.
• Pasó dos: Contar los electrones de valencia. El nitrógeno posee 5 electrones de valencia; cada oxígeno posee 6, para un total de (6 x 2) + 5 = 17. El ion posee una carga de -1, lo que nos indica un electrón extra, por lo que el número total de electrones es de 18.
• Pasó tres: Ubicar los pares electrónicos. Cada oxígeno debe ser enlazado al nitrógeno, que usa cuatro electrones, dos en cada enlace. Los 14 electrones restantes deben ser ubicados inicialmente como 7 pares solitarios. Cada oxígeno debe tomar un máximo de 3 pares solitarios, dándole a cada oxígeno 8 electrones, incluyendo el par del enlace. El séptimo par solitario debe ser ubicado en el átomo de nitrógeno.
• Paso cuatro: Cumplir la regla del octeto. Ambos átomos de oxígeno poseen 8 electrones asignados a ellos. El átomo de nitrógeno posee sólo 6 electrones asignados. Uno de los pares solitarios de uno de los oxígenos debe formar un doble enlace, y ambos átomos se unirán por un doble enlace. Puede hacerse con cualquiera de los dos oxígenos. Por lo tanto, debemos tener una estructura de resonancia.
• Paso cinco: Dibujar la estructura. Las dos estructuras de Lewis deben ser dibujadas con un átomo de oxígeno doblemente enlazado con el átomo de nitrógeno. El segundo átomo de oxígeno en cada estructura estará enlazado de manera simple con el átomo de nitrógeno. Ponga los corchetes alrededor de cada estructura, y escriba la carga ( - ) en el rincón superior derecho afuera de los corchetes. Dibuje una flecha doble entre las dos formas de resonancia.

Los subíndices que aparecen en las fórmulas químicas de compuestos covalentes expresan el número de átomos que se combina para formar una molécula y están, por tanto, relacionados con la capacidad de enlace de cada uno de ellos, también llamada valencia química. Según la teoría de Lewis, la configuración electrónica de la capa externa condiciona dicha capacidad y es la responsable del tipo de combinaciones químicas que un determinado elemento puede presentar.Enlaces: Teoria de Lewis

Ante la diversidad de elementos químicos existentes en la naturaleza cabe preguntarse cuál es la razón por la que unos átomos se reúnen formando una molécula y otros no; o de otra manera, por qué no toda molécula o agrupación de átomos imaginable tiene existencia real. Una primera respuesta puede hallarse en la tendencia observada en todo sistema físico a alcanzar una condición de mínima energía. Aquella agrupación de átomos que consiga reducir la energía del conjunto dará lugar a una molécula, definiendo una forma de enlace químico que recibe el nombre de enlace covalente.

Junto con esa idea general de configuración de energía mínima, otros intentos de explicación de este tipo de enlace entre átomos han sido planteados recurriendo a las características fisicoquímicas de las estructuras electrónicas de los átomos componentes.

Ambos átomos, que individualmente considerados tienen siete electrones en su capa externa, al formar la molécula de yodo pasan a tener ocho mediante la comparación del par de enalce .Existen moléculas cuya formación exige la comparación de más de un par de electrones. En tal caso se forma un enlace covalente múltiple. Tal es el caso de la molécula de oxígeno O2.

Esta representación se usa para saber la cantidad de electrones de valencia de un elemento que interactúan conotros o entre su misma especie, formando enlaces ya sea simples, dobles, o triples y estos se encuentraníntimamente en relación con los enlaces químicos entre las moléculas y su geometría molecular, y la distancia quehay entre cada enlace formado.

Las estructuras de Lewis muestran los diferentes átomos de una determinada molécula usando su símboloquímico y líneas que se trazan entre los átomos que se unen entre sí. En ocasiones, para representar cadaenlace, se usan pares de puntos en vez de líneas. Los electrones desapartados (los que no participan en losenlaces) se representan mediante una línea
  o con un par de puntos, y se colocan alrededor de los átomos a los que pertenece.

Este modelo fue propuesto por Gilbert N. Lewis quien lo introdujo por primera vez en 1916 en su artículo Lamolécula y el átomo.
